半导体封装和测试洁净室装修的区别和洁净室装修报价

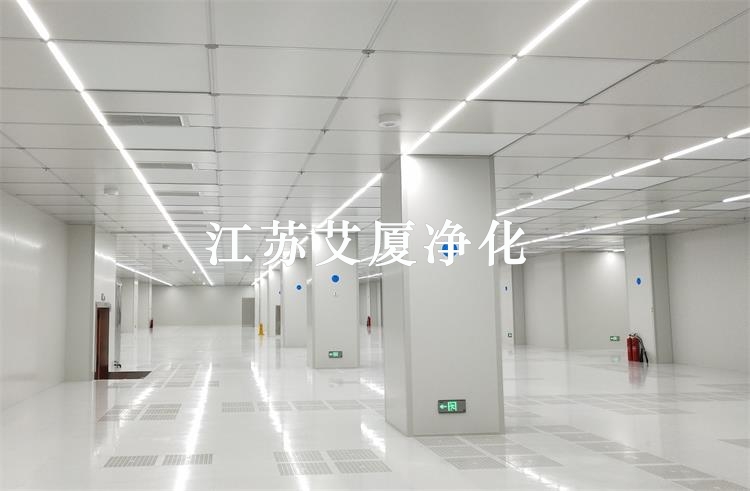

　　半导体封测位于产业链中下游，业务内容是由芯片封装和封装后测试组成。半导体封装和测试是一个非常精细且需要无尘的洁净环境，这种环境通常被称为洁净室。洁净室是一个专门设计的封闭空间，其中空气中的颗粒物已被高度复杂的过滤系统限制或去除。洁净室装修已经成为半导体封装和测试领域中必不可少的一部分。本文将重点讨论半导体封装和测试洁净室装修的区别，并介绍洁净室装修的报价情况。

　　一、半导体封装和测试洁净室装修的区别

　　半导体封装是将芯片在基板上布局、固定及连接，并用可塑性绝缘介质灌封形成电子产品的过程，目的是保护芯片免受损伤，保证芯片的散热性能，以及实现电能和电信号的传输，确保系统正常工作。

　　半导体测试主要对芯片、电路等半导体产品的功能和性能进行验证，目的在于将有结构缺陷以及功能、性能不符合要求的半导体产品筛选出来，确保交付产品的正常使用。

　　半导体封装和测试洁净室装修的技术要求都很高，需要高级别的净化设备和更严格的控制标准。半导体封装和测试洁净室装修中的净化设备通常包括高效过滤器、负压系统、空气调节系统等，以确保室内的微粒、细菌和气体污染物的控制。

　　半导体封装和测试洁净室装修中要求更低的微粒数量和更高的洁净度，以保证产品的质量和可靠性。通常，半导体测试在的实验室中进行，我们最常接触的是百级间，千级间;封装领域通常是万级间，十万级间;如果在12寸Fab工厂，光刻区甚至能达到1级，0.1级。

　　另外，半导体封装和测试洁净室装修还需要更多关注静电控制。半导体封装和测试过程中，静电对芯片和其他器件可能造成严重的损坏。因此，半导体封装和测试洁净室装修中需要采取静电控制措施，如防静电地板、静电消除器等，以确保静电不会对产品造成损害。

　　二、洁净室装修报价

　　关于洁净室装修报价，一般来说，洁净室装修为30万级~10万级，报价为1000-2000元/㎡;万级洁净室在2000-3000元/㎡，千级、百级洁净室在3000-5000元/㎡，以上报价仅供参考，洁净室装修报价是不确定的，因为这通常由多个因素决定。如洁净室的使用目的、所需净化级别、面积、设备配置等。一般而言，半导体封装和测试洁净室装修的价格较其他行业的洁净室装修高，需投入更多的资源和设备。

　　在洁净室装修报价中，成本包括工程费用和设备费用。工程费用主要包括设计、施工、材料、人工等方面的费用。设备费用则取决于洁净室所需的净化设备，如空调系统、过滤器、风淋室等。不同的净化级别所选用的设备档次和数量也不同，因此会影响价格。

　　需要注意的是，洁净室装修报价中还需要考虑设备的维护和运行费用。洁净室的设备需要定期维护和更换滤芯，以确保设备的正常运行和室内环境的净化效果。此外，洁净室的运行费用包括电力消耗、设备使用费等。

　　综上所述，半导体封装和测试洁净室装修与其他洁净室装修在技术要求、空气质量要求和静电控制等方面存在差异。在洁净室装修报价方面，半导体封装和测试洁净室装修的价格较高，需要根据不同的要求和设备配置进行评估。
